9 基本図形

目次

• 9.1 概要
• 9.2 'rect' 要素
• 9.3 'circle' 要素
• 9.4 'ellipse' 要素
• 9.5 'line' 要素
• 9.6 'polyline' 要素
• 9.7 'polygon' 要素
  • 9.7.1 'polyline' および 'polygon' 要素における座標指定の構文

9.1 概要

SVG には次に挙げる基本的な図形要素が用意されている： SVG contains the following set of basic shape elements:

• 矩形（角の丸められたものも含む）は rect 要素により作成される。 rectangles (including optional rounded corners), created with the 'rect' element,
• 円は circle 要素により作成される。 circles, created with the 'circle' element,
• 楕円は ellipse 要素により作成される。 ellipses, created with the 'ellipse' element,
• 直線は line 要素により作成される。 straight lines, created with the 'line' element,
• 折れ線は polyline 要素により作成される。 polylines, created with the 'polyline' element, and
• 多角形は polygon 要素により作成される。 polygons, created with the 'polygon' element.

数学的には、これらの図形要素は同じ図形を構成する path 要素と同値である。基本図形にはストロークやフィルを適用し得る。 path 要素で利用できるすべてのプロパティは基本図形にも適用できる。 Mathematically, these shape elements are equivalent to a 'path' element that would construct the same shape. The basic shapes may be stroked, and filled. All of the properties available for 'path' elements also apply to the basic shapes.

9.2 rect 要素

rect 要素は現在の 利用座標系 における座標軸に平行な矩形を定める。 rx, ry 属性に適切な値を与えて矩形の角を丸めることもできる。 The 'rect' element defines a rectangle which is axis-aligned with the current user coordinate system. Rounded rectangles can be achieved by setting appropriate values for attributes 'rx' and 'ry'.

    <define name='rect'>
      <element name='rect'>
        <ref name='rect.AT'/>
        <zeroOrMore><ref name='shapeCommon.CM'/></zeroOrMore>
      </element>
    </define>

    <define name='rect.AT' combine='interleave'>
      <ref name='svg.ShapeCommon.attr'/>
      <ref name='svg.XYWH.attr'/>
      <ref name='svg.RxRyCommon.attr'/>
    </define>

rx に妥当な値が指定されており ry についてはそうでない場合、 ry の値は rx に等しいものとして処理される。 ry に妥当な値が指定されており rx についてはそうでない場合、 rx の値は ry に等しいものとして処理される。 rx と ry の両方に妥当な値が指定されていない場合、角の丸めに何も指定されてなかったものとして処理され、矩形の角は直角になる。 rx が矩形の幅の半分より大きい場合、 rx には矩形の幅の半分に等しい値が指定されたものとして処理される。 ry が矩形の高さの半分より大きい場合、 ry には矩形の高さの半分に等しい値が指定されたものとして処理される。 If a properly specified value is provided for 'rx' but not for 'ry', then the user agent must process the 'rect' element with the effective value for 'ry' as equal to 'rx'. If a properly specified value is provided for 'ry' but not for 'rx', then the user agent must process the 'rect' element with the effective value for 'rx' as equal to 'ry'. If neither 'rx' nor 'ry' has a properly specified value, then the user agent must process the 'rect' element as if no rounding had been specified, resulting in square corners. If 'rx' is greater than half of the width of the rectangle, then the user agent must process the 'rect' element with the effective value for 'rx' as half of the width of the rectangle. If 'ry' is greater than half of the height of the rectangle, then the user agent must process the 'rect' element with the effective value for 'ry' as half of the height of the rectangle.

rect 要素の描画結果は、角の丸めも含め、あたかも以下のパスが指定されたときと同じでなければならない（注意：すべての座標成分と長さ値は 単位 に従って 利用座標系 における値に換算したものとする）： A 'rect' element, taking its rounded corners into account, must be rendered in a way that produces the same result as if the following outline were specified instead (note: all coordinate and length values are first converted into user space coordinates according to Units):

1. 座標 (x + rx, y) への絶対 moveto 操作を行う。 ここで x と y は rect 要素の x と y 属性を 利用空間 に換算した値であり、 rx と ry は rx と ry 属性を利用空間に換算した後の実効値である。 Perform an absolute moveto operation to location (x+rx,y), where x and y are the values of the 'rect' element's 'x' and 'y' attribute converted to user space, and rx and ry are the effective values of the 'rx' and 'ry' attributes converted to user space.
2. 座標 (x + width - rx, y) への絶対水平 lineto 操作を行う。 ここで width は rect 要素の width 属性を利用空間の値に換算したものである。 Perform an absolute horizontal lineto operation to location (x+width-rx,y), where width is the 'rect' element's 'width' attribute converted to user space.
3. 座標 (x + width, y + ry) への絶対楕円弧操作を行う。ここで、 rect 要素の rx と ry 属性の実効値は利用空間に換算され、それぞれＸ軸半径とＹ軸半径に用いられ、Ｘ軸半径とＸ軸のなす角度は 0, 弧が描かれる方向は時計回り, 弧は長さが短い方を選択するものとする。 【「実効値」は上のように値が範囲外の場合は「妥当な値」に修正した値。「絶対楕円弧操作」 - absolute elliptical arc operation は SVG Tiny には含まれない SVG 1.1 の楕円弧曲線命令（パスの章）の記述が用いられている。原文の x-axis-rotation 他も同様】 Perform an absolute elliptical arc operation to coordinate (x+width,y+ry), where the effective values for the 'rx' and 'ry' attributes on the 'rect' element converted to user space are used as the semimajor and semiminor axis, respectively, zero x-axis-rotation, a clockwise sweep direction and choosing the smaller arc sweep.
4. 座標 (x + width, y + height - ry) への絶対垂直 lineto 操作を行う。 ここで height は rect 要素の height 属性を利用空間に換算したものである。 Perform an absolute vertical lineto operation to location (x+width,y+height-ry), where height is the 'rect' element's 'height' attribute converted to user space.
5. 座標 (x + width - rx, y + height) への絶対楕円弧操作を行う。 Perform an absolute elliptical arc operation to coordinate (x+width-rx,y+height).
6. 座標 (x + rx, y + height) への絶対水平 lineto 操作を行う。 Perform an absolute horizontal lineto operation to location (x+rx,y+height).
7. 座標 (x, y + height - ry) への絶対楕円弧操作を行う。 Perform an absolute elliptical arc operation to coordinate (x,y+height-ry).
8. 座標 (x, y + ry) への絶対垂直 lineto 操作を行う。 Perform an absolute vertical lineto operation to location (x,y+ry).
9. 座標 (x + rx, y) への絶対楕円弧操作を行う。 Perform an absolute elliptical arc operation to coordinate (x+rx,y).
10. 最初の moveto 操作で指定した座標へ向けて closepath (z) を行う。 Perform a closepath (z) to the coordinate specified in the original moveto operation.

rx と ry 属性が指定されなかった場合や０に設定されていた場合、楕円弧命令は取り除く。 In case the 'rx' and 'ry' attributes are not specified or set to a value of zero, the elliptical arc commands should be omitted.

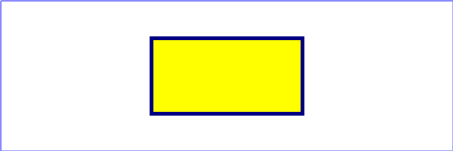

Example 09_01 に角が尖った矩形を示す。 rect 要素は内部は黄、外形線は濃紺に塗られる。 Example 09_01 shows a rectangle with sharp corners. The 'rect' element is filled with yellow and stroked with navy.

Example: 09_01.svg

<?xml version="1.0"?>
<svg width="12cm" height="4cm" viewBox="0 0 1200 400"
     xmlns="http://www.w3.org/2000/svg" version="1.2" baseProfile="tiny">
  <!-- 角が尖った矩形 -->
  <desc>Example rect01 - rectangle with sharp corners </desc>
  <!-- 'rect' 要素でキャンバスの境界を表示 -->
  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="1198" height="398"
        fill="none" stroke="blue" stroke-width="2"/>
  <rect x="400" y="100" width="400" height="200"
        fill="yellow" stroke="navy" stroke-width="10"  />
</svg>

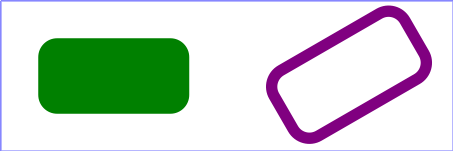

Example 09_02 に角が丸められた二つの矩形を示す。 rx に矩形の丸め方を指定している。 ry 属性には何も指定されていないので rx 属性と同じ値が利用されることに注意。 Example 09_02 shows two rounded rectangles. The 'rx' specifies how to round the corners of the rectangles. Note that since no value has been specified for the 'ry' attribute, it will be assigned the same value as the 'rx' attribute.

Example: 09_02.svg

<?xml version="1.0"?>
<svg width="12cm" height="4cm" viewBox="0 0 1200 400"
     xmlns="http://www.w3.org/2000/svg" version="1.2" baseProfile="tiny">
  <!-- 角が丸められた矩形 -->
  <desc>Example rect02 - rounded rectangles </desc>
  <!-- 'rect' 要素でキャンバスの境界を表示 -->
  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="1198" height="398"
        fill="none" stroke="blue" stroke-width="2"/>
  <rect x="100" y="100" width="400" height="200" rx="50"
        fill="green" />
  <g transform="translate(700 210) rotate(-30)">
    <rect x="0" y="0" width="400" height="200" rx="50"
          fill="none" stroke="purple" stroke-width="30" />
  </g>
</svg>

9.3 circle 要素

circle 要素は中心点と半径を与えて円を定める。 The 'circle' element defines a circle based on a center point and a radius.

円のストローク操作は、現在の 利用座標系 において、座標 (cx+r,cy) から開始され、座標 (cx,cy+r), (cx-r,cy), (cx,cy-r) を通って最後に (cx+r,cy) へ戻る。ストロークにおいては１本の線で始点と終点が つなげられる 。 Within the current user coordinate system, stroking operations on a circle begin at the point (cx+r,cy) and then proceed through the points (cx,cy+r), (cx-r,cy), (cx,cy-r) and finally back to (cx+r,cy). For stroking operations, there is only one line segment which has its beginning joined to its end.

    <define name='circle'>
      <element name='circle'>
        <ref name='circle.AT'/>
        <zeroOrMore><ref name='shapeCommon.CM'/></zeroOrMore>
      </element>
    </define>

    <define name='circle.AT' combine='interleave'>
      <ref name='svg.ShapeCommon.attr'/>
      <ref name='svg.CxCy.attr'/>
      <ref name='svg.R.attr'/>
    </define>

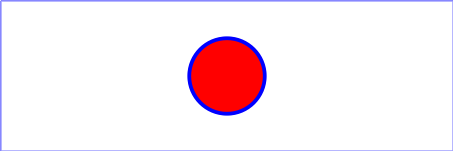

Example circle01 に赤色のフィルと青色のストロークがなされる circle 要素を示す。 Example circle01 consists of a 'circle' element that is filled with red and stroked with blue.

Example: 09_03.svg

<?xml version="1.0"?>
<svg width="12cm" height="4cm" viewBox="0 0 1200 400"
     xmlns="http://www.w3.org/2000/svg" version="1.2" baseProfile="tiny">
  <!-- 内部を赤に、外形線を青色に塗られる円 -->
  <desc>Example circle01 - circle filled with red and stroked with blue</desc>
  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="1198" height="398"
        fill="none" stroke="blue" stroke-width="2"/>
  <circle cx="600" cy="200" r="100"
        fill="red" stroke="blue" stroke-width="10"  />
</svg>

9.4 ellipse 要素

ellipse 要素は中心点と二つの半径の長さを与えて 利用座標系 の座標軸に径が揃えられた楕円を定める。 The 'ellipse' element defines an ellipse which is axis-aligned with the current user coordinate system based on a center point and two radii.

楕円のストローク操作は、現在の 利用座標系 において、座標 (cx+rx,cy) から開始され、座標 (cx,cy+ry), (cx-rx,cy), (cx,cy-ry) を通り、最後に (cx+rx,cy) へ戻る。ストロークにおいては１本の線で始点と終点が つなげられる 。 Within the current user coordinate system, stroking operations on a ellipse begin at the point (cx+rx,cy) and then proceed through the points (cx,cy+ry), (cx-rx,cy), (cx,cy-ry) and finally back to (cx+rx,cy). For stroking operations, there is only one line segment which has its beginning joined to its end.

    <define name='ellipse'>
      <element name='ellipse'>
        <ref name='ellipse.AT'/>
        <zeroOrMore><ref name='shapeCommon.CM'/></zeroOrMore>
      </element>
    </define>

    <define name='ellipse.AT' combine='interleave'>
      <ref name='svg.ShapeCommon.attr'/>
      <ref name='svg.RxRyCommon.attr'/>
      <ref name='svg.CxCy.attr'/>
    </define>

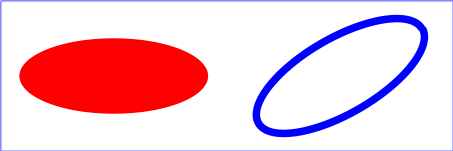

Example 09_04 では二つの楕円の座標が svg 要素の viewBox 属性および g と ellipse 要素の transform 属性によって確立された 利用座標系 で指定されている。双方の楕円とも cx と cy 属性（楕円の中心）には 省略値 ０が利用されている。二番目の楕円は回転されている。 Example 09_04 below specifies the coordinates of the two ellipses in the user coordinate system established by the 'viewBox' attribute on the 'svg' element and the 'transform' attribute on the 'g' and 'ellipse' elements. Both ellipses use the lacuna value of zero for the 'cx' and 'cy' attributes (the center of the ellipse). The second ellipse is rotated.

Example: 09_04.svg

<?xml version="1.0"?>
<svg width="12cm" height="4cm" viewBox="0 0 1200 400"
     xmlns="http://www.w3.org/2000/svg" version="1.2" baseProfile="tiny">
  <!-- 楕円の例 -->
  <desc>Example ellipse01 - examples of ellipses</desc>
  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="1198" height="398"
        fill="none" stroke="blue" stroke-width="2" />
  <g transform="translate(300 200)">
    <ellipse rx="250" ry="100"
          fill="red"  />
  </g>
  <ellipse transform="translate(900 200) rotate(-30)"
        rx="250" ry="100"
        fill="none" stroke="blue" stroke-width="20"  />
</svg>

9.5 line 要素

line 要素は点から点への線分を定める。 The 'line' element defines a line segment that starts at one point and ends at another.

    <define name='line'>
      <element name='line'>
        <ref name='line.AT'/>
        <zeroOrMore><ref name='shapeCommon.CM'/></zeroOrMore>
      </element>
    </define>

    <define name='line.AT' combine='interleave'>
      <ref name='svg.ShapeCommon.attr'/>
      <ref name='svg.X12Y12.attr'/>
    </define>

line 要素の描画結果は、あたかも以下の path が指定されたときと同じでなければならない（注意：すべての座標成分と長さ値は 単位 に従って 利用座標系 における値に換算したものとする）： A 'line' element must be rendered in a way that produces the same result as if the following path were specified instead (note: all coordinate and length values are first converted into user space coordinates according to Units):

1. 座標 (x1, y1) への絶対 moveto 操作を行う。 ここで x1 と y1 はそれぞれ line 要素の x1 と y1 属性を 利用空間 の値に換算したものである。 Perform an absolute moveto operation to absolute location (x1,y1), where x1 and y1 are the values of the 'line' element's 'x1' and 'y1' attributes converted to user space, respectively.
2. 座標 (x2, y2) への絶対 lineto 操作を行う。 ここで x2 と y2 はそれぞれ line 要素の x2 と y2 属性を 利用空間 の値に換算したものである。 Perform an absolute lineto operation to absolute location (x2,y2), where x2 and y2 are the values of the 'line' element's 'x2' and 'y2' attributes converted to user space, respectively.

line 要素は一本の線であり、幾何学的には一次元なので内部を持たない。従って line 要素では決して内部への塗りは行われない（ fill プロパティを見よ）。 Because 'line' elements are single lines and thus are geometrically one-dimensional, they have no interior; thus, 'line' elements are never filled (see the 'fill' property).

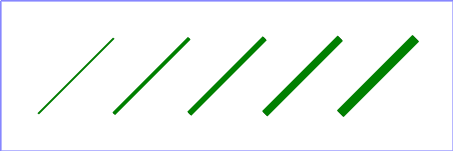

Example 09_05 に svg 要素の viewBox 属性により確立された利用座標系で座標が指定される５つの異なる太さの線分を示す。 Example 09_05 below specifies the coordinates of the five lines in the user coordinate system established by the 'viewBox' attribute on the 'svg' element. The lines have different thicknesses.

Example: 09_05.svg

<?xml version="1.0"?>
<svg width="12cm" height="4cm" viewBox="0 0 1200 400"
     xmlns="http://www.w3.org/2000/svg" version="1.2" baseProfile="tiny">
  <!-- 利用座標系で表される線分 -->
  <desc>Example line01 - lines expressed in user coordinates </desc>
  <!-- 'rect' 要素でキャンバスの境界を表示 -->
  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="1198" height="398"
        fill="none" stroke="blue" stroke-width="2" />
  <g stroke="green" >
    <line x1="100" y1="300" x2="300" y2="100"
            stroke-width="5"  />
    <line x1="300" y1="300" x2="500" y2="100"
            stroke-width="10"  />
    <line x1="500" y1="300" x2="700" y2="100"
            stroke-width="15"  />
    <line x1="700" y1="300" x2="900" y2="100"
            stroke-width="20"  />
    <line x1="900" y1="300" x2="1100" y2="100"
            stroke-width="25"  />
  </g>
</svg>

9.6 polyline 要素

polyline 要素は１本以上の線分がつなげられた折線を定める。通常 polyline 要素は開いた図形を定める。 The 'polyline' element defines a set of connected straight line segments. Typically, 'polyline' elements define open shapes.

    <define name='polyline'>
      <element name='polyline'>
        <ref name='polyCommon.AT'/>
        <zeroOrMore><ref name='shapeCommon.CM'/></zeroOrMore>
      </element>
    </define>

    <define name='polyCommon.AT' combine='interleave'>
      <ref name='svg.ShapeCommon.attr'/>
      <optional>
        <attribute name='points' svg:animatable='true' svg:inheritable='false'>
          <ref name='Points.datatype'/>
        </attribute>
      </optional>
    </define>

奇数個の座標成分が指定されていた場合、その要素は属性が指定されなかったものとして扱われる。 If an odd number of coordinates is provided, then the element is treated as if the attribute had not been specified.

polyline 要素の描画結果は、あたかも以下の path が指定されたときと同じでなければならない： A 'polyline' element must be rendered in a way that produces the same result as if the following path were specified instead:

1. リストの最初の座標への絶対 moveto 操作を行う。 Perform an absolute moveto operation to the first coordinate pair in the list of points.
2. 後続する座標のそれぞれについてその座標への絶対 lineto 操作を行う。 For each subsequent coordinate pair, perform an absolute lineto operation to that coordinate pair.

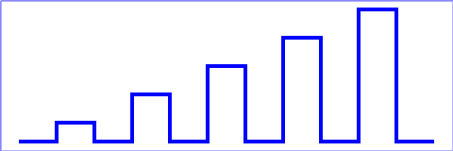

下の Example 09_06 では svg 要素の viewBox 属性で確立された 利用座標系 における折線を指定している。 Example 09_06 below specifies a polyline in the user coordinate system established by the 'viewBox' attribute on the 'svg' element.

Example: 09_06.svg

<?xml version="1.0"?>
<svg width="12cm" height="4cm" viewBox="0 0 1200 400"
     xmlns="http://www.w3.org/2000/svg" version="1.2" baseProfile="tiny">
  <!-- 次第に大きくなる棒 -->
  <desc>Example polyline01 - increasingly larger bars </desc>
  <!-- 'rect' 要素でキャンバスの境界を表示 -->
  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="1198" height="398"
        fill="none" stroke="blue" stroke-width="2" />
  <polyline fill="none" stroke="blue" stroke-width="10"
            points="50,375
                    150,375 150,325 250,325 250,375
                    350,375 350,250 450,250 450,375
                    550,375 550,175 650,175 650,375
                    750,375 750,100 850,100 850,375
                    950,375 950,25 1050,25 1050,375
                    1150,375" />
</svg>

9.7 polygon 要素

polygon 要素は複数のつながった線分からなる閉じた図形を定める。 The 'polygon' element defines a closed shape consisting of a set of connected straight line segments.

    <define name='polygon'>
      <element name='polygon'>
        <ref name='polyCommon.AT'/>
        <zeroOrMore><ref name='shapeCommon.CM'/></zeroOrMore>
      </element>
    </define>

points 属性に奇数個の座標成分が与えられた場合、 サポート外の値 として扱われる。 If an odd number of coordinates is provided in the 'points' attribute, then it is treated as an unsupported value.

A polygon 要素の描画結果は、あたかも以下の path が指定されたときと同じでなければならない： A 'polygon' element must be rendered in a way that produces the same result as if the following path were specified instead:

1. リストの最初の座標への絶対 moveto 操作を行う。 Perform an absolute moveto operation to the first coordinate pair in the list of points.
2. 後続する座標のそれぞれについてその座標への絶対 lineto 操作を行う。 For each subsequent coordinate pair, perform an absolute lineto operation to that coordinate pair.
3. closepath 命令を行う。 Perform a closepath command.

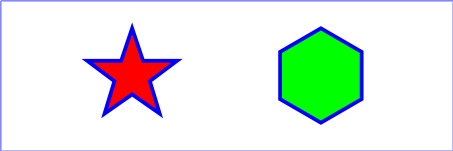

下の Example 09_07 では svg 要素の viewBox 属性により確立される 利用座標系 において二つの多角形（星型と六角形）を指定している。 Example 09_07 below specifies two polygons (a star and a hexagon) in the user coordinate system established by the 'viewBox' attribute on the 'svg' element.

Example: 09_07.svg

<?xml version="1.0"?>
<svg width="12cm" height="4cm" viewBox="0 0 1200 400"
     xmlns="http://www.w3.org/2000/svg" version="1.2" baseProfile="tiny">
  <!-- 星形と六角形 -->
  <desc>Example polygon01 - star and hexagon </desc>
  <!-- 'rect' 要素でキャンバスの境界を表示 -->
  <!-- Show outline of canvas using 'rect' element -->
  <rect x="1" y="1" width="1198" height="398"
        fill="none" stroke="blue" stroke-width="2" />
  <polygon fill="red" stroke="blue" stroke-width="10"
            points="350,75  379,161 469,161 397,215
                    423,301 350,250 277,301 303,215
                    231,161 321,161" />
  <polygon fill="lime" stroke="blue" stroke-width="10"
            points="850,75  958,137.5 958,262.5
                    850,325 742,262.6 742,137.5" />
</svg>

9.7.1 polyline および polygon 要素における座標指定の構文

polyline と polygon 要素に指定する <points-data> 値の EBNF 形式による構文を示す [EBNF]： The following is an EBNF grammar for <points-data> values on 'polyline' and 'polygon' elements [EBNF]:

points-data:
    wsp* coordinate-pairs? wsp*
coordinate-pairs:
    coordinate-pair
    | coordinate-pair comma-wsp coordinate-pairs
coordinate-pair:
    coordinate comma-wsp coordinate
coordinate:
    number
number:
    sign? integer-constant
    | sign? floating-point-constant
comma-wsp:
    (wsp+ comma? wsp*) | (comma wsp*)
comma:
    ","
integer-constant:
    digit-sequence
floating-point-constant:
    fractional-constant exponent?
    | digit-sequence exponent
fractional-constant:
    digit-sequence? "." digit-sequence
    | digit-sequence "."
exponent:
    ( "e" | "E" ) sign? digit-sequence
sign:
    "+" | "-"
digit-sequence:
    digit
    | digit digit-sequence
digit:
    "0" | "1" | "2" | "3" | "4" | "5" | "6" | "7" | "8" | "9"
wsp:
    (#x20 | #x9 | #xD | #xA)+
